工業用熱交換器選型全攻略：從板式到 PTFE，5 大主流類型與應用痛點一次看懂

在工業製程、半導體廠、數據中心乃至於廢氣治理（VOCs）系統中，熱交換器（Heat Exchangers）都扮演著調節溫度的關鍵角色。然而，面對市面上琳瑯滿目的規格，工程師與採購人員往往面臨選型難題：「高溫高壓該用哪種？」、「流體含有顆粒會不會堵塞？」、「強酸強鹼製程撐得住嗎？」

本文特別整理工廠最常見的 6 大熱交換器類型，帶您快速掌握選型核心。

選擇熱交換器需要注意甚麼？

工業熱交換器種類繁多，最基本的選型評估指標有哪些？

A：選擇熱交換器時，不能只看價格，必須優先評估以下四大製程參數：

1. 流體特性：是否具有腐蝕性？是否含有固體顆粒、高黏度或易結垢？
2. 操作工況：最高工作壓力（Pressure）與工作溫度（Temperature）是多少？
3. 允許壓力降（Pressure Drop）：系統能承受多少流體阻力？這會直接影響幫浦的耗能。
4. 維護空間：現場是否有足夠的空間進行定期拆洗、更換墊圈或維修？

5 大主流熱交換器深度解析

Q1：什麼是「板式熱交換器」？主要優缺點與應用場景是什麼？

• 優勢：板式熱交換器（Plate Heat Exchanger）是目前熱傳導效率極高的主流選擇。利用一片片金屬波紋板片組合而成，結構非常緊湊（省空間），且可以透過增加或減少板片數量，靈活調整處理量。
• 痛點與限制：因為板片間距較窄，若流體含有大顆粒或纖維，容易發生堵塞。此外，其耐壓與耐溫上限受限於橡膠墊圈（Gasket）的材質（常見如 NBR, EPDM, Viton）。
• 最佳應用：數據中心液冷系統、一般製程冷卻水（RCW）、HVAC 空調系統。

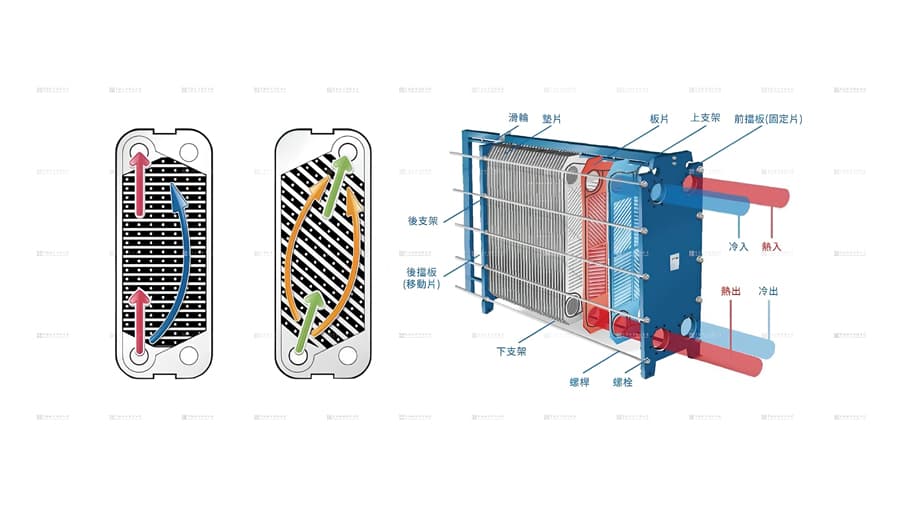

板式熱交換器（墊片式 / 半焊式）示意圖

Q2：「殼板式熱交換器」跟傳統殼管式、板式有什麼不同？

• 優勢：殼板式熱交換器（Shell & Plate Heat Exchanger）結合了兩者的優點。內部是全焊接的板束（擁有板式的高熱傳效率），外面則用圓形外殼包覆（擁有殼管式的耐高溫、耐高壓特性）。
• 常見選型考量：許多廠務工程師在規劃製程時，常會考量市場上常見的方塊型全焊塊式熱交換器，但往往因其高昂的初期採購成本與精密加工的交期而猶豫。此時，殼板式熱交換器就是極佳的替代方案，同樣具備無墊圈的全焊接高換熱效率，且其圓形外殼在承受極限高壓時，整體的結構穩定性更具優勢，能為您的專案達到最佳的性價比。
• 痛點與限制：由於內部板束為全焊接設計，若發生嚴重結垢，無法像常規板式那樣拆開逐片刷洗，通常需要依賴化學清洗（CIP）。
• 最佳應用：高壓冷凍系統、重化工高溫製程、區域能源系

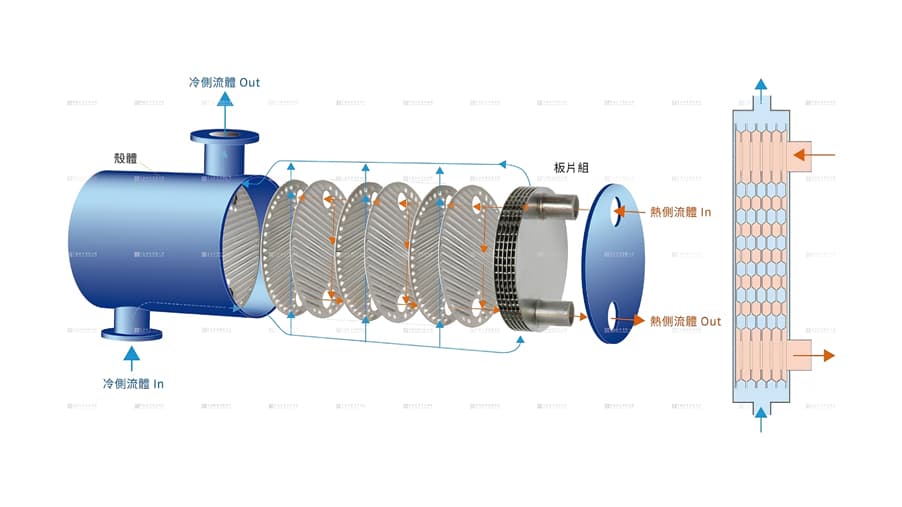

殼板式熱交換器示意圖

Q3：面對高黏度或容易結垢的廢水，為什麼更推薦「螺旋式熱交換器」？

• 優勢：螺旋式熱交換器（Spiral Heat Exchanger）採用單通道螺旋結構，流體在裡面像走迷宮一樣。具備強大的「自潔效應（Self-Cleaning Effect）」——當局部通道開始積垢變窄時，該處流速會自動加快，產生的剪切力會直接把污垢沖走，防堵塞能力極強。
• 痛點與限制：外型體積通常較大，且單台的造價相較於傳統設備較高，但能大幅省下停機清淤的維護成本。
• 最佳應用：化工廠高濃度流體、污泥熱交換、含有固體顆粒的製程廢水。

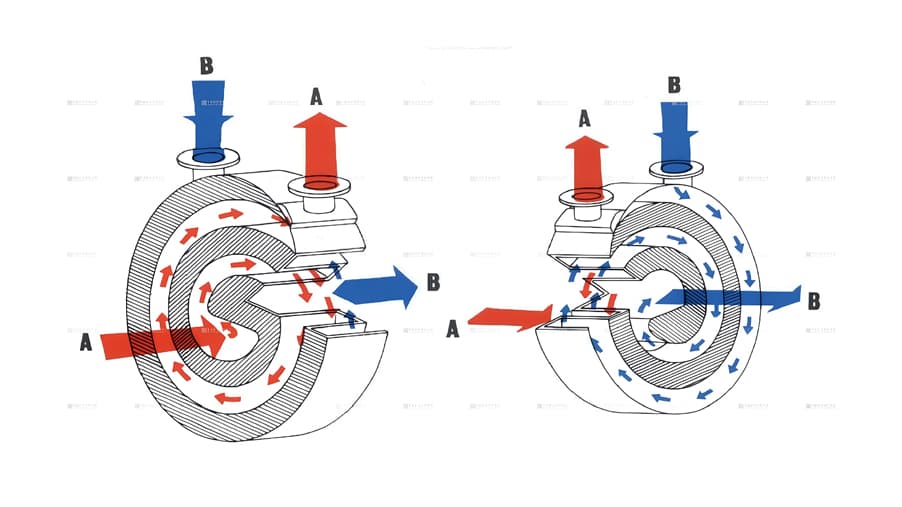

螺旋式熱交換器示意圖

Q4：半導體廠的強酸強鹼製程，為什麼必須指名「PTFE (Teflon) 鐵氟龍熱交換器」？

• 優勢：PTFE 熱交換器採用高階聚四氟乙烯（鐵氟龍）材質，具備近乎完美的極致耐腐蝕性，能抵抗混酸（如氟化氫、硫酸）或強鹼的侵蝕。更重要的是，不會釋放任何金屬離子，能確保流體達到無金屬污染（Metal-free）的高純度要求。
• 痛點與限制：塑料材質的導熱系數遠低於金屬，因此需要透過極限優化的管束設計與壁厚控制來補足換熱效率，且操作溫度與壓力無法像金屬設備那麼高。
• 最佳應用：半導體超純水（UPW）系統、晶圓清洗製程、電鍍液加熱與冷卻。

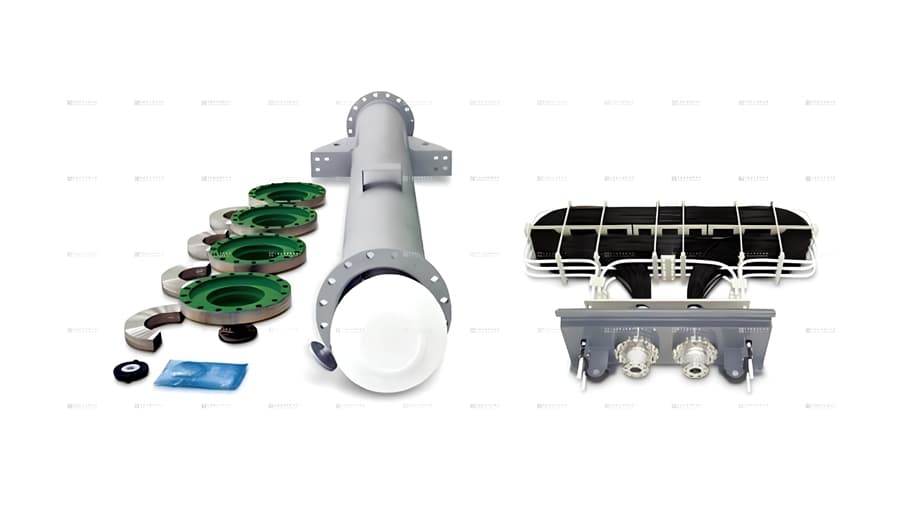

PTFE (teflon) 熱交換器示意圖

Q5：在空污防治與環保節能趨勢下，「VOCs 氣對液熱交換器」扮演什麼角色？

• 優勢：VOCs 氣對液熱交換器主要用於揮發性有機物（VOCs）的廢氣冷凝回收系統。能將高溫的有機廢氣與冷媒（液體）進行高效換熱，讓廢氣中的溶劑冷凝成液體回收，既能達到環保法規放流標準，又能幫工廠回收有價值的溶劑。
• 痛點與限制：氣體側的熱傳系數較低，設計時必須精準平衡氣體流速與系統壓力降，避免造成後端抽風機（RTO/轉輪系統）的負擔。
• 最佳應用：塗裝廠、印刷廠、石化廠的 VOCs 廢氣治理與溶劑回收。

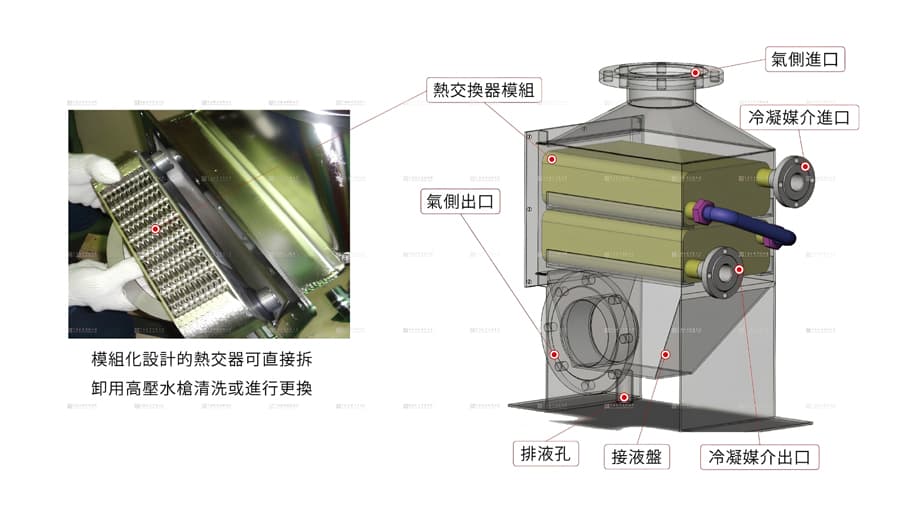

VOCs 氣對液熱交換器示意圖

弓海企業專家建議

熱交換器選型是一門結合熱力學與材料科學的專業技術。如果您目前有建廠規畫、設備汰換、或是遇到壓力降異常升高、換熱效率下滑等故障排除問題，歡迎聯繫我們的技術團隊，我們將為您提供量身打造的模擬計算與選型規劃。
